Главная Продукты Кабель управления

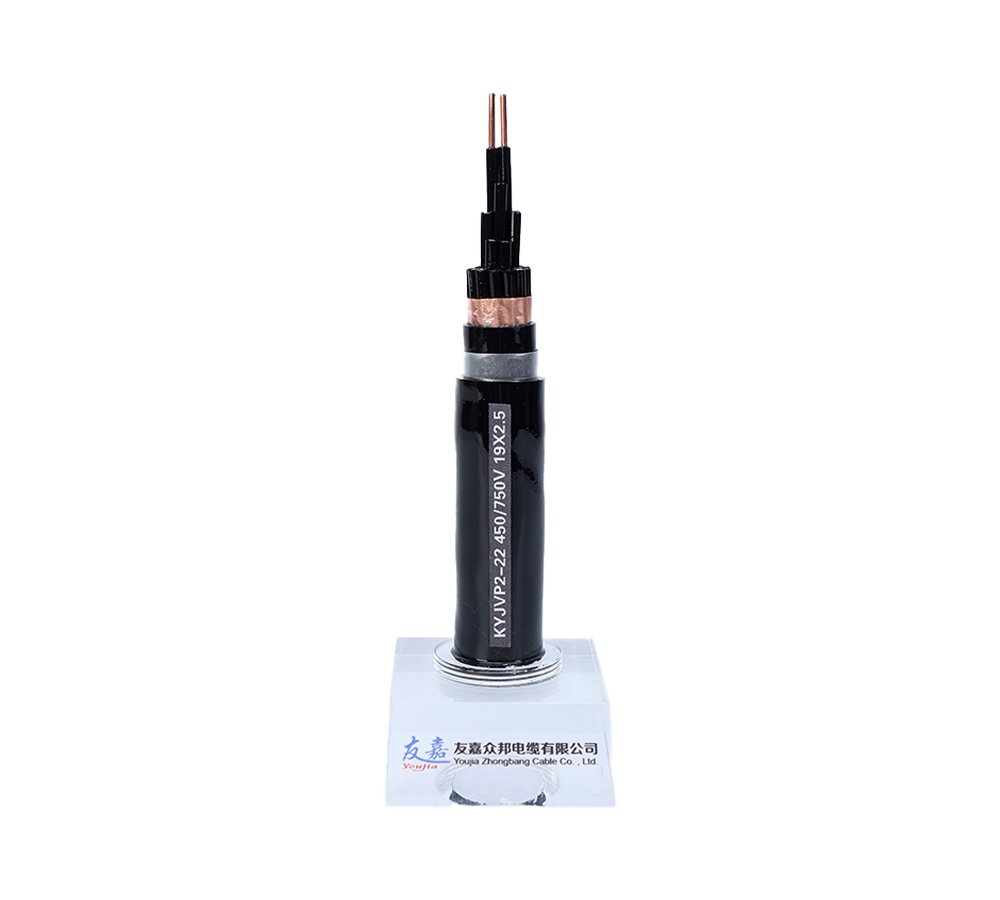

кабель управления

Главная Продукты Кабель управления

кабель управления

[ Кабель управления ]

кабель управления

[ Обзор продукта ]

Кабель управления используется для подключения электрооборудования, систем управления, контроля и защиты цепей, подходит для переменного тока с номинальным напряжением 450/750 В и ниже для управления, передачи сигналов и других случаев. Он обладает такими характеристиками, как сильная антипомеховая способность, удобство прокладки, безопасность и надежность.

Каталог

Связанные

Контакт

Все категории продуктов

Детали

Детали продукта

Экономичный

Безопасный и надежный

Высокая изоляция

Легкость установки

[: 001 ]

Категории продукции

номер модели	название (вещи)	оптоэлектроника	изолировать	рукав	блокировать (что-л. или кого-л.)	броня
KVV	Кабель управления с медным сердечником с ПВХ изоляцией и ПВХ оболочкой	медь (химия)	PVC	PVC	не иметь	не иметь
KVVP	Экранированный кабель управления с медным сердечником с ПВХ изоляцией и ПВХ оболочкой	медь (химия)	PVC	PVC	оплётка из медной проволоки	не иметь
KVV22	Бронированный кабель управления с медным сердечником с ПВХ изоляцией и ПВХ оболочкой из стальной ленты	медь (химия)	PVC	PVC	не иметь	стальная полоса
KVVR	Медный сердечник ПВХ изолирован ПВХ оболочкой управления гибкий кабель	медь (химия)	PVC	PVC	не иметь	не иметь

[: 002 ]

Технические характеристики

Номинальное напряжение:

450/750V

Поперечное сечение проводника:

0.5-10mm²

Диапазон основных чисел:

2-61 ядро

Структура проводника:

Жесткий проводник (класс 1): один одножильный медный проводник
Гибкие проводники (класс 2/класс 5): многожильные медные проводники

Толщина изоляции:

0,6-1,2 мм (в соответствии с GB/T 9330)

[: 003 ]

Технические параметры

Электрические характеристики

Среди соответствующих электрических параметров сопротивление проводника постоянному току (20℃) должно соответствовать требованиям стандарта GB/T 3956, чтобы его характеристики сопротивления достигли спецификационного показателя.

Для сопротивления изоляции (70°C) стандартное значение составляет ≥0,011MΩ・km - величина, гарантирующая изоляционные свойства изоляционных материалов при определенных температурах и предотвращающая такие проблемы, как утечка.

Испытание на частоту выдерживаемого напряжения требует непрерывного напряжения 3000 В в течение 5 минут без пробоя, что является строгой проверкой прочности изоляции и безопасности электрооборудования.

Для изделий типа KVVP стандартное значение эффекта экранирования составляет ≥60dB, что позволяет эффективно экранировать внешние электромагнитные помехи и обеспечивать стабильность передачи сигнала.

Эти стандарты параметров регулируют характеристики и безопасность электротехнических изделий различных размеров, что в совокупности гарантирует качество и надежность продукции.

механическое свойство

Требования к прочности на разрыв:

≥12,5 Н/мм² (изоляция)

Требования к удлинению при разрыве:

≥125 процентов (изоляция)

Требования к радиусу изгиба:

≥6D (небронированный)/≥12D (бронированный)

Экологические свойства

Рабочая температура:

-15℃～+70℃

Температура короткого замыкания:

160℃（5s）

Огнезащитные свойства:

Прошел GB/T 18380.3 (опционально)

[: 004 ]

Особенности продукта

антиинтерференционная конструкция

Для эффективного подавления электромагнитных помех может быть выбрана экранирующая оплетка из медной проволоки (КВВП) или алюминиевой фольги.

Для передачи сигнала подходит витая пара (например, модель DJYVP).

Сильная защита

Тип брони (KVV22) сопротивление давлению ≥4000N/100мм, подходит для прямой прокладки в грунт

Водонепроницаемый тип (KVVP2-22) прошел испытание на соответствие стандарту IP67

безопасно и надежно

Огнестойкий тип (ZR-KVV) проходит тест на горение пучка.

Малодымный и безгалогенный тип (WDZ-KVV) соответствует требованиям GB/T 19666.

Легко укладывать

Гибкие кабели (КВВР) с малым радиусом изгиба для сложных трасс

Цветовая маркировка жил для облегчения идентификации при монтаже

[: 005 ]

Сценарии применения

В сценариях автоматизации управления заводом кабели KVVP рекомендуются благодаря их характеристикам защиты от электромагнитных помех, которые могут эффективно гарантировать стабильную передачу сигнала.

Кабели КВВ подходят для систем автоматизации зданий и являются экономичными и выгодными с точки зрения соответствия функциональным требованиям.

Для внутренней проводки механического оборудования кабели KVVR отличаются гибкостью и легкостью прокладки в небольших пространствах.

Метро и туннели - места скопления людей с высокими требованиями к пожарной безопасности, кабели WDZ-KVV22 с огнестойкими и малодымными характеристиками могут снизить дымовую опасность в случае аварии.

В нефтехимической среде кабели KYJV способны стабильно работать в сложных и суровых условиях благодаря своей стойкости к маслам и коррозии.

[: 006 ]

Руководство по выбору

Требования к укладке

Укладка моста:

Степень заполнения ≤ 40%

Глубина прямого заглубления:

≥0,7 м (требуется укладка песка и кирпича)

Радиус изгиба:

≥6 раз диаметр кабеля

Требования к проводке

Укладка моста:

Степень заполнения ≤ 40%

Экран должен быть заземлен на одном конце

Для многожильных гибких кабелей требуются обжимные клеммы

предостережение

Избегайте параллельной прокладки с силовыми кабелями (расстояние между ними ≥ 0,3 м), кабели разного уровня напряжения прокладываются в отдельных канавках.

[: 007 ]

Стандарты исполнения

Национальный стандарт: GB/T 9330-2020 Кабель управления с пластмассовой изоляцией

Международный стандарт: IEC 60502-1

Огнестойкость: GB/T 19666

Огнестойкий тип：GB/T 19216

[: 008 ]

Упаковка продукта

Сухой и вентилируемый, температура -15°C до +40°C

Срок годности: использовать в течение 12 месяцев после выхода с завода

Гарантия качества

Гарантийный срок:

18 месяцев (установка и использование в соответствии с техническими условиями)

Средняя продолжительность жизни：

25 лет (при нормальных условиях эксплуатации)

Сервисная поддержка:

Предоставление рекомендаций по техническому выбору и консультаций по установке

Примечание: Специальные спецификации (такие как маслостойкие, антитермитные, морозостойкие и т.д.) могут быть изготовлены на заказ, конкретные параметры зависят от технического соглашения.
