Главная Продукты Ответвительный кабель

разветвительный кабель

Главная Продукты Ответвительный кабель

разветвительный кабель

[ Ответвительный кабель ]

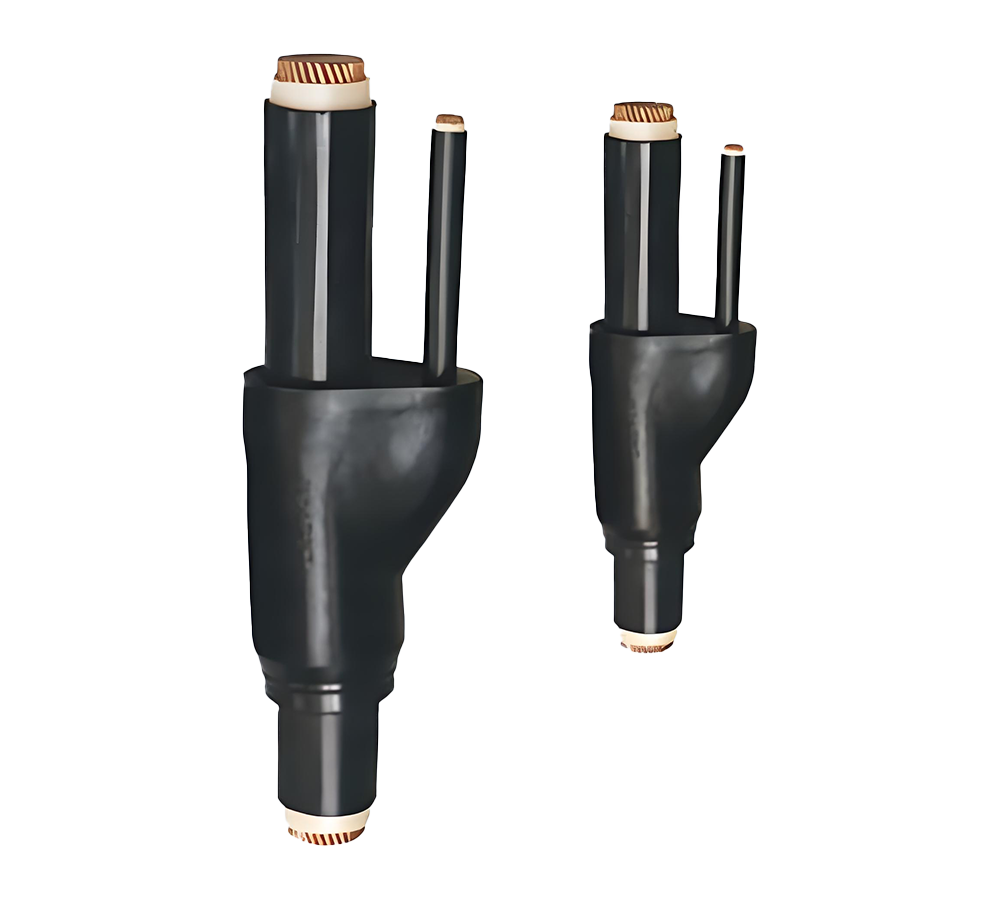

разветвительный кабель

[ Обзор продукта ]

Разветвленный кабель (кабель предварительного разветвления) - это заводская сборная система распределения электроэнергии, состоящая из магистрального кабеля и нескольких разветвленных кабелей через специальные соединители. Продукт обладает такими характеристиками, как простота установки, высокая надежность, экономия места и т. д. Он особенно подходит для высотных зданий, крупных коммерческих комплексов и других мест, где требуется многоточечное электроснабжение.

Каталог

Связанные

Контакт

Все категории продуктов

Детали

Детали продукта

Экономичный

Безопасный и надежный

Высокая изоляция

Легкость установки

[: 001 ]

Категории продукции

1.Классификация по материалу изоляции

номер модели	название (вещи)	особенности
YFD-YJV	Кабель ответвления с изоляцией из сшитого полиэтилена	Устойчивость к температуре 90°C, высокая пропускная способность
YFD-VV	Ответвительный кабель с ПВХ изоляцией	Низкая стоимость и пригодность для использования в общих условиях

2. Классификация по структуре ветвления

типология	схема	Применимые сценарии
одноточечная ветвь	◯─┬─◯	Стандартное распределение питания по полу
многоточечное разветвление	◯─┬─┬─◯	Вертикальное распределение питания ядра
ответвление	◯─┬─◯ (большой → маленький)	Вертикальное распределение основной системы электроснабжения

[: 002 ]

Технические параметры

система проводников

Сечение магистрального кабеля:

25-630mm²

Сечение кабеля ответвления:

4-300mm²

Материал проводника:

Отожженная медь (удельное сопротивление ≤ 0,017241Ω-мм²/м)

Расстояние между точками разветвления:

Стандартный 3 м (настраиваемый)

изоляционные свойства

Среди эксплуатационных параметров кабелей можно отметить разницу в сопротивлении изоляции между типами YFD-YJV и YFD-VV, причем тип YFD-YJV имеет стандартное сопротивление изоляции ≥1000MΩkm, а тип YFD-VV - стандартное сопротивление изоляции ≥500MΩkm, причем первый имеет преимущество в отношении характеристик изоляции.

По прочности на сжатие кабели YFD-YJV должны выдерживать напряжение 3,5U₀+2кВ в течение 5 минут, а кабели YFD-VV - 3U₀+2кВ в течение 5 минут, и кабели YFD-YJV имеют более жесткий стандарт по прочности на сжатие.

Что касается параметров частичного разряда, то частичный разряд кабелей YFD-YJV должен контролироваться на уровне ≤10pC, в то время как для кабелей YFD-VV этот показатель составляет ≤20pC, что свидетельствует о том, что кабели YFD-YJV лучше справляются с явлением частичного разряда.

Сравнение этих параметров показывает, что два типа кабелей, YFD-YJV и YFD-VV, имеют свои собственные стандарты по таким ключевым показателям, как изоляция, выдерживаемое напряжение и частичный разряд, так что пользователи могут выбирать в соответствии со своими конкретными потребностями.

механическое свойство

Усилие отрыва шарнира ветви:

≥ 60 процентов от силы натяжения магистрального кабеля

Радиус изгиба:

≥12D (ствол)/8D (ветка)

Степень огнестойкости:

Категория A (опционально B1)

[: 003 ]

Особенности продукта

Готовая конструкция

Заводская сборка соединителей ответвлений позволяет избежать рисков для качества при изготовлении на месте

Каждая точка разветвления герметизирована с помощью литья под давлением, класс защиты IP54

безопасно и надежно

Повышение температуры соединителя ≤ 30K (при номинальном токе)

Прошел 200 испытаний на термический цикл (-40℃ ~ +90℃)

Удобная установка

На 60% меньше времени на монтаж по сравнению с обычными шинопроводами

Поддерживает установку «подключи и работай» без специальных инструментов

Умная опция

Возможна интеграция волоконной оптики для контроля температуры (система DTS)

Поддержка контроля тока на разъеме (интерфейс CT зарезервирован)

[: 004 ]

Типичные применения

При прокладке кабеля в сверхвысотных зданиях рекомендуется использовать программу YFD-YJV-4 (1300)+T4*120, которая позволяет эффективно сократить занимаемое шахтой пространство и оптимизировать внутреннюю структуру здания.

Идеальный для центров обработки данных огнестойкий кабель YFD-YJV22 - это решение, направленное на повышение надежности электропитания и обеспечение стабильной работы центра обработки данных, исключающее потерю данных или выход из строя оборудования из-за проблем с электропитанием.

В больничной системе распределения электроэнергии выделяются безгалогенные кабели YFD-WDZ с низким дымовыделением. Это решение полностью отвечает строгим требованиям пожарной безопасности больниц и снижает выделение дыма и токсичных газов в случае пожара, что позволяет выиграть драгоценное время для эвакуации и спасения.

В связи со сложной окружающей средой на промышленных предприятиях рекомендуется использовать маслостойкие кабели YFD-YJV62, чтобы продлить срок службы кабелей, адаптируясь к жестким условиям окружающей среды, таким как масло и химическая эрозия, благодаря их превосходной маслостойкости и коррозионной стойкости.

Эти рекомендации по использованию кабелей для различных сценариев применения соответствуют конкретным потребностям каждого сценария и демонстрируют значительные преимущества с точки зрения использования пространства, безопасности электропитания, пожаробезопасности и экологичности.

[: 005 ]

Руководство по выбору

Принцип согласования тока

Токопроводящая способность кабеля ответвления ≥ 125% от расчетного тока цепи ответвления

Калибровка падения напряжения

Падение напряжения в самой удаленной точке ответвления ≤ 3% (питание)/5% (освещение)

экологическая адаптация

При потребности в электроэнергии в местах с повышенной влажностью следует использовать кабели YFD-YJV22, которые благодаря специальной обработке брони и гидроизоляции могут эффективно противостоять проникновению влаги и гарантировать безопасную и стабильную работу кабелей.

При работе в агрессивной среде кабели YFD-YJV62 способны противостоять воздействию любых агрессивных веществ благодаря специальной конструкции брони из нержавеющей стали, которая повышает долговечность кабелей в суровых условиях.

В горных районах кабели YFD-YJY с морозостойкой оболочкой эффективно справляются с низкими температурами, предотвращая затвердевание и охрупчивание материала кабеля под воздействием холода и гарантируя, что передача электроэнергии не будет зависеть от климата.

Различные условия окружающей среды соответствуют различным типам кабелей и специальной обработке, эти целенаправленные меры для нормальной работы кабеля в сложных условиях обеспечивают надежную гарантию.

[: 006 ]

Руководство по установке

Фиксированный интервал:

≤1,5 м (ствол)/1,0 м (ответвление) несущий кронштейн должен выдерживать 20-кратный вес кабеля.

Горизонтальная укладка:

Максимально допустимое расстояние между свесами 3 м (при площади менее 300 мм²), с направляющими роликами на изгибах.

Специальные процедуры.

Выполните противопожарную блокировку при пересечении противопожарной перегородки, сопротивление заземления ≤ 4 Ω

[: 007 ]

Гарантия качества

Стандарт исполнения: GB/T 12706/JG/T 147

Гарантийный срок: 25 лет на магистральные кабели, 10 лет на разъемы для ответвлений, техническое сопровождение всей установки.

[: 008 ]

Сравнение с традиционными решениями

По времени монтажа разветвленные кабели имеют значительные преимущества перед шинопроводами, позволяя сэкономить до 40 % времени монтажа и значительно повысить эффективность строительства.

С точки зрения занимаемой площади разветвленные кабели могут сократить пространство на 30 %, эффективно оптимизируя внутреннюю планировку здания, в то время как шинные каналы занимают больше места и ограничены в использовании в компактных проектах.

На уровне эксплуатационных расходов разветвленные кабели отличаются низкой стоимостью обслуживания и простым и экономичным обслуживанием на более поздних этапах, в то время как шинопроводы более затратны в обслуживании и требуют больше ресурсов для обеспечения нормальной работы.

При необходимости модернизации разветвленные кабели часто изготавливаются по индивидуальному заказу; шинопроводы обеспечивают гибкость, позволяя легче адаптировать систему.

Благодаря времени установки, занимаемой площади, стоимости обслуживания, гибкости трансформации и другим параметрам сравнения, можно ясно увидеть, что у ответвления кабеля и шинопровода есть свои преимущества и недостатки, инженерное проектирование должно основываться на фактических потребностях выбора.

Поддержка обслуживания

Индивидуальные услуги

Предоставление чертежей свободной прокладки кабелей, поддержка предварительной проверки 3D-модели

Отчеты о тестировании

Предоставьте отчет о типовых испытаниях, проведенных третьей стороной, включая испытания на частичный разряд, термоциклирование и другие специальные испытания.

аварийное реагирование

Запасные кабели поставляются в течение 48 часов, создан файл полного жизненного цикла

Примечание: конкретные параметры должны быть рассчитаны и определены в соответствии с фактической ситуацией проекта, и рекомендуется поручить выбор и проверку профессиональному проектному институту. Этот продукт может предоставить специальные модели в соответствии с требованиями проекта, такие как огнестойкость класса A, огнестойкость 950℃/3ч.
