Огнестойкий кабель с минеральной изоляцией

Главная Продукты Огнестойкий кабель с минеральной изоляцией

Огнестойкий кабель с минеральной изоляцией

[ Огнестойкий кабель с минеральной изоляцией ]

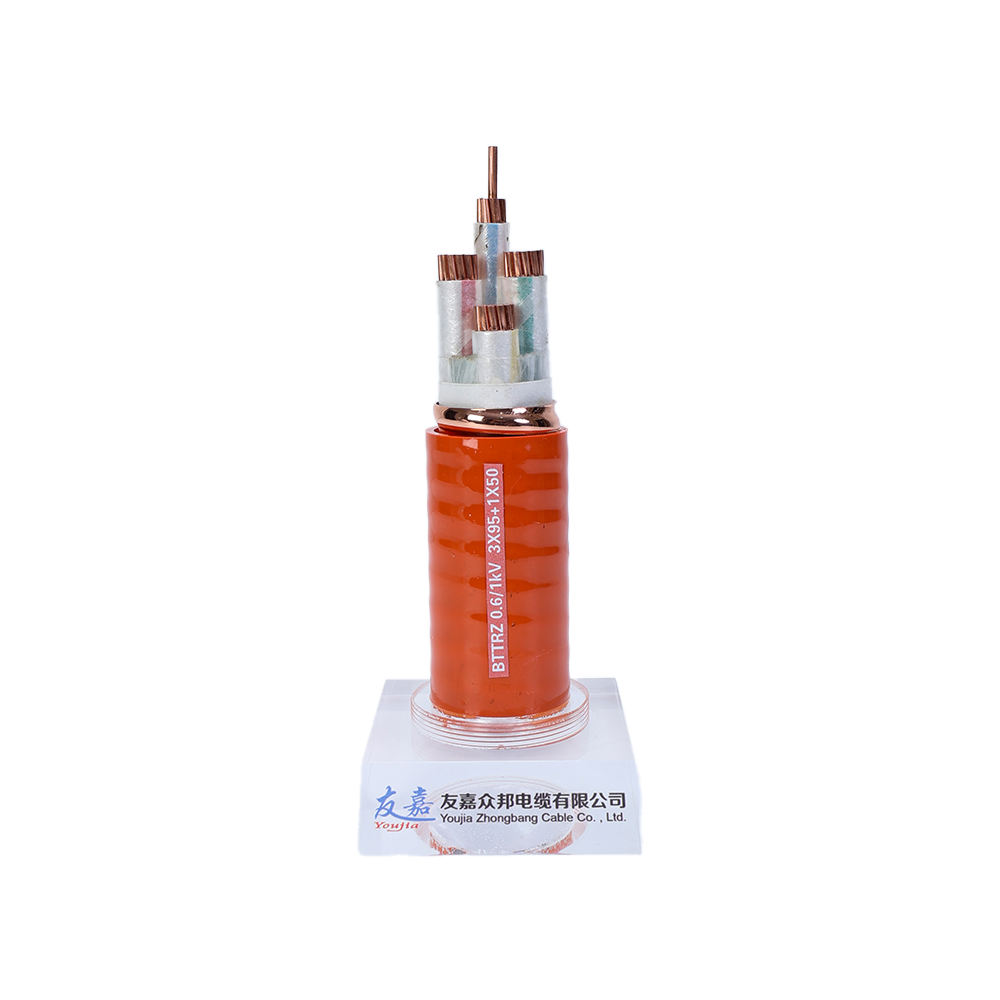

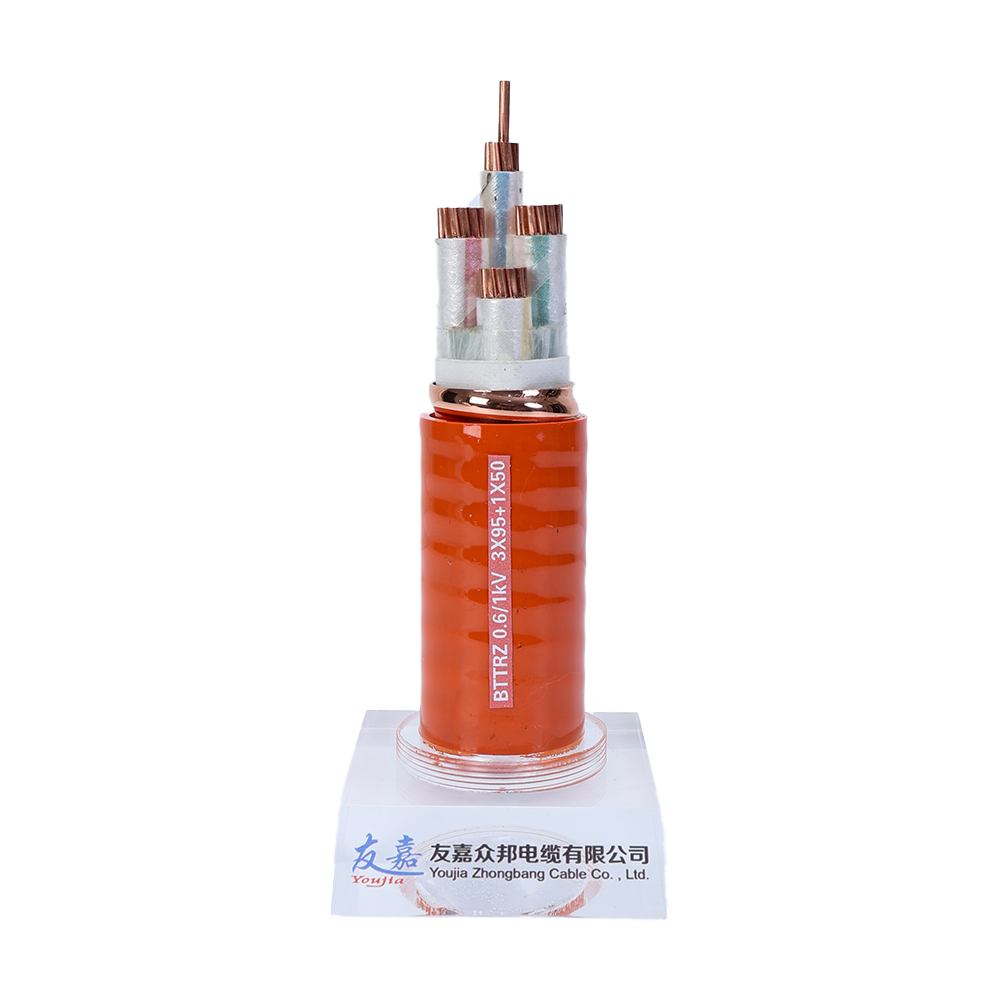

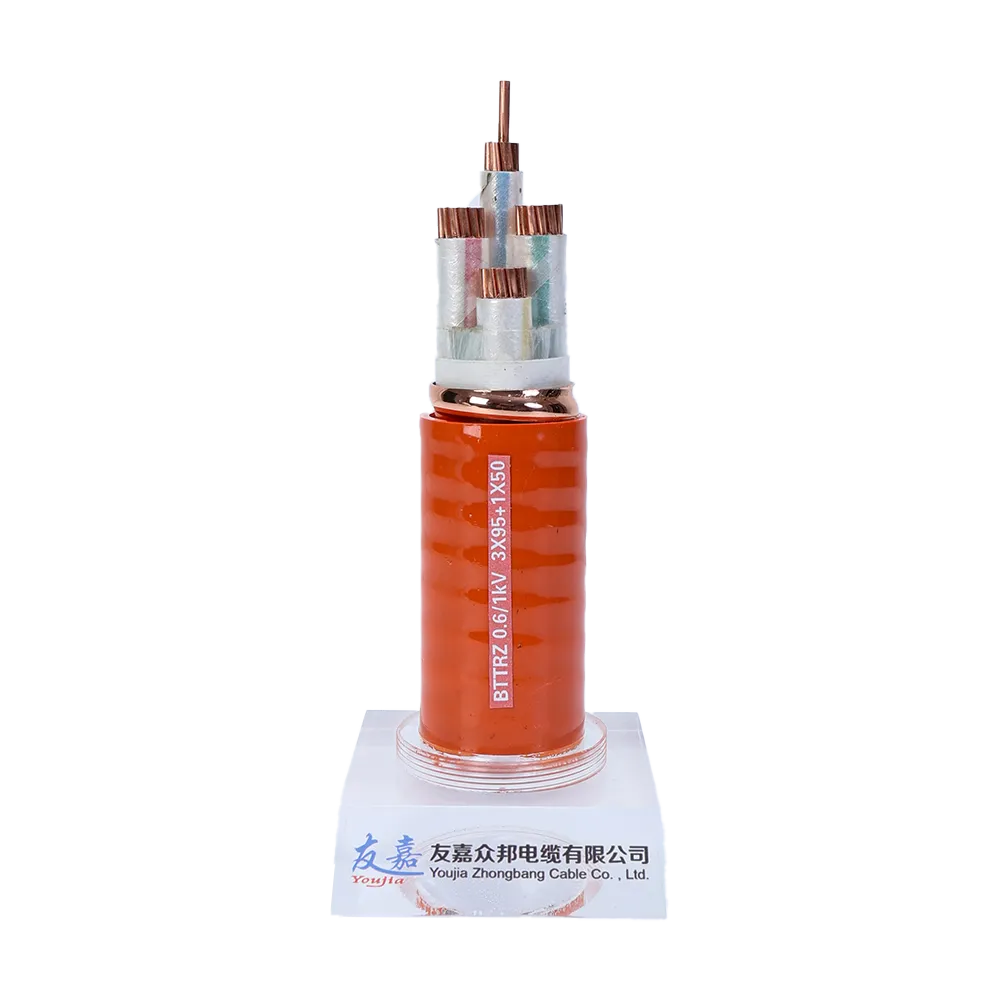

Огнестойкий кабель с минеральной изоляцией

[ Обзор продукта ]

Огнестойкий кабель с минеральной изоляцией — это специальный кабель, в котором в качестве изоляционного материала используется оксид магния (MgO), а в качестве оболочки — медная трубка. Он обладает превосходными характеристиками, такими как огнестойкость, устойчивость к высоким температурам, взрывобезопасность, бездымность и нетоксичность. Продукт соответствует международным стандартам, таким как BS 6387 и GB/T 13033, и является кабелем первого выбора для ключевых мест, таких как системы противопожарной защиты и аварийного электроснабжения.

Каталог

Связанные

Контакт

Все категории продуктов

Детали

Детали продукта

Экономичный

Безопасный и надежный

Высокая изоляция

Легкость установки

[: 001 ]

Категории продукции

модель	имя	дирижер	изоляция	куртка	Температурный класс
BTTZ	Тяжелый медный сердечник и медная оболочка	медь	Оксид магния	медь	250℃
BTTVZ	Легкий медный сердечник и медная оболочка	медь	Оксид магния	медь	105℃
NG-A	Легкий кабель с медным сердечником и медной оболочкой	медь	Слюдяная лента	алюминий	950℃
YTTW	Гибкий медный кабель в оболочке	медь	Слюдяная лента	медь	1000℃

[: 002 ]

Технические параметры

Электрические свойства

Сопротивление изоляции должно быть ≥1000 МОм·км при температуре испытания 20 ℃, чтобы гарантировать хорошие изоляционные характеристики.

Испытание на выдерживаемое напряжение проводится на промышленной частоте и требует напряжения 3,5 кВ в течение 5 минут для проверки способности оборудования выдерживать напряжение.

Стандартное значение рабочей емкости указано как ≤120 пФ/м. Этот тест необходимо проводить на частоте 1 кГц для измерения его емкостных характеристик в рабочих условиях.

Вышеуказанные параметры и соответствующие им стандартные значения и условия испытаний являются важными показателями для оценки электрических характеристик и имеют ключевое значение для обеспечения нормальной работы и безопасного использования оборудования.

Огнестойкость

Согласно стандарту испытаний BS 6387, в условиях многочисленных жестких испытаний при воздействии пламени при температуре 950 ℃, механической вибрации и брызг воды, после 3 часов испытаний он наконец успешно прошел испытание и продемонстрировал превосходные эксплуатационные характеристики.

Согласно стандарту испытаний IEC 60331, после непрерывных испытаний в течение 3 часов в условиях высокой температуры 750 °C устройство по-прежнему может сохранять состояние полного включения, демонстрируя хорошую стабильность и надежность.

Согласно стандарту испытаний GB 31247, теплотворная способность сгорания проверяется, при этом теплотворная способность сгорания должна быть ≤1,8 МДж/кг. Фактические результаты испытаний соответствуют стандартам и отвечают соответствующим требованиям.

Эти различные стандарты испытаний и соответствующие им условия испытаний и результаты всесторонне и тщательно оценивают эксплуатационные характеристики продукции в различных измерениях, обеспечивая надежную проверку качества продукции.

Механические экологические характеристики

С точки зрения прочности на растяжение стандарт BTTZ составляет ≥200 Н/мм², в то время как стандарт NG-A составляет ≥150 Н/мм². Для сравнения, BTTZ имеет более сильные свойства растяжения.

Что касается радиуса изгиба, то для BTTZ требуется достижение 6D, тогда как для NG-A — 10D, что означает, что BTTZ превосходит NG-A по гибкости изгиба и с ним легче выполнять гибочные операции во время строительства.

Параметры рабочей температуры показывают, что BTTZ может нормально работать в среде от -40℃ до 250℃. Диапазон рабочих температур NG-A шире, и он может стабильно работать в среде от -40℃ до 1000℃. NG-A обладает лучшей способностью адаптироваться к экстремальным температурам.

При коротком замыкании и BTTZ, и NG-A могут выдерживать высокую температуру 1000°C в течение 5 секунд, и оба материала сопоставимы по своей способности выдерживать температуры короткого замыкания.

BTTZ и NG-A имеют свои преимущества и недостатки по разным параметрам. BTTZ имеет преимущества по прочности на разрыв и радиусу изгиба, в то время как NG-A имеет больше преимуществ по диапазону рабочих температур. Одинаковый допуск температуры короткого замыкания обеспечивает надежную защиту для обоих при экстремальных отказах цепи.

[: 003 ]

Особенности продукта

Абсолютно пожаробезопасен.

Пройдено испытание на огнестойкость 1000 ℃/3 часа (традиционным кабелям требуется всего 90 минут)

Бездымный и нетоксичный при горении (плотность дыма ≤5%)

Супер защита

Медная оболочка водонепроницаемая и взрывозащищенная (степень защиты IP68)

Устойчив к радиации и коррозии (подходит для атомных электростанций)

Долгосрочная стабильность

Ожидаемый срок службы: 50 лет (обычные кабели: 15–20 лет)

Изоляция из оксида магния не стареет

Интеллектуальный мониторинг

Опциональная интегрированная волоконно-оптическая система измерения температуры

Мониторинг состояния кабеля в режиме реального времени

[: 004 ]

Типичные применения

дирижер:

Отожженная медь (круглая/секторная)

изоляция:

Порошок оксида магния высокой плотности (BTTZ) или слюдяная лента (NG-A)

куртка:

Медная трубка (БТТЗ, толщина 0,5-1,2 мм)
Алюминиевая трубка + внешняя оболочка из ПВХ (NG-A)

Диапазон раздела:

1,5-400 мм² (одножильный) / 1,5-25 мм² (многожильный)

[: 005 ]

Руководство по выбору

Выбирайте в соответствии с требованиями огнестойкости

Если вам необходимо соблюсти требование по огнестойкости в течение 3 часов, рекомендуется использовать кабель типа BTTZ, который прошел проверку по стандарту испытаний BS 6387 CWZ и может сохранять стабильные характеристики при испытании на огнестойкость в течение длительного времени.

Для сценариев, где требование времени огнестойкости составляет 1,5 часа, кабель модели NG-A является подходящим выбором. Он соответствует стандарту испытаний GB/T 19216 и может обеспечить бесперебойную передачу электроэнергии в течение соответствующего времени.

Кабель YTTW может соответствовать требованию огнестойкости в течение 1 часа и был испытан в соответствии со стандартом испытаний IEC 60331. Он может эффективно гарантировать нормальное использование кабеля в условиях кратковременного пожара.

Различные модели кабелей соответствуют различным требованиям по времени огнестойкости, а их качество контролируется соответствующими стандартами испытаний. Адаптация этих стандартов и моделей обеспечивает научную основу для выбора кабелей при проектировании, помогая обеспечить безопасность и надежность энергосистемы в пожарных сценариях.

Выбрать по способу укладки

При прямом захоронении или подводной прокладке кабель BTTZ становится идеальным выбором благодаря уплотнительным свойствам медной оболочки. Такая уплотнительная структура может эффективно противостоять почвенной коррозии и проникновению воды, обеспечивая долгосрочную и стабильную работу кабеля.

В сценарии прокладки моста кабель NG-A выделяется своей легкостью. Его легкий материал не только прост в установке и переноске, но и снижает опорное давление моста и повышает эффективность и безопасность прокладки.

Кабели YTTW идеально подходят для прокладки кабелей в мобильных местах благодаря своей гибкости. Даже в случае частого перемещения и изгиба они могут сохранять хорошие электрические характеристики и снижать риск выхода из строя из-за механического напряжения.

Различные условия прокладки предъявляют различные требования к эксплуатационным характеристикам кабеля. Вышеуказанные соответствующие решения точно подобраны в соответствии с характеристиками каждого кабеля, обеспечивая надежные гарантии для различных сложных проектов прокладки и эффективно улучшая стабильность и долговечность системы передачи электроэнергии.

[: 006 ]

Руководство по установке

Специальные требования к инструменту

Необходимо использовать гидравлическую машину для укупорки концов.

Влагонепроницаемую герметизацию следует выполнять сразу после резки.

Специальные требования к инструменту

Фиксированное расстояние ≤ 1 м (по горизонтали) / 0,8 м (по вертикали)

Радиус изгиба ≥ 6D (БТТЗ) / 10D (NG-A)

Требования к заземлению

Оба конца медной оболочки заземлены (сопротивление заземления ≤ 4 Ом)

Используйте переходное соединение с медной оплеткой

[: 007 ]

Гарантия качества

Что касается стандартов реализации, проект строго следует стандартам GB/T 13033 и IEC 60702, чтобы гарантировать, что каждое звено от разработки продукта до производства соответствует международным и внутренним нормативным требованиям, гарантируя надежность и стабильность качества продукции.

Что касается гарантийного срока, проект предоставляет гарантийное обслуживание сроком до 10 лет (включая установку), охватывающее весь жизненный цикл продукта. Будь то проблема с производительностью самого продукта или дефект качества, связанный с процессом установки, он получит своевременную и профессиональную послепродажную гарантию.

Что касается сертификации, проект получил ряд авторитетных сертификатов, таких как CE, UL и CNAS. Эти сертификаты являются всеобъемлющим признанием безопасности продукции, качества и корпоративных систем управления, демонстрируя конкурентоспособность и авторитетность проекта на международном рынке.

Вышеуказанные проектные обязательства, такие как стандарты реализации, гарантийный срок и сертификация, в полной мере отражают строгий контроль проекта за качеством и ответственность перед заказчиками, предоставляя партнерам и пользователям надежные гарантии сотрудничества.

[: 008 ]

Сравнение с традиционными решениями

С точки зрения времени огнестойкости MI-кабель показал хорошие результаты, достигая ≥3 часов, в то время как время огнестойкости огнестойкого кабеля с миканальной лентой относительно короткое, ≤1,5 часа. MI-кабель имеет больше преимуществ при длительном испытании на огнестойкость.

С точки зрения водонепроницаемости кабель MI имеет стандарт водонепроницаемости IP68 и может адаптироваться к экстремально влажным средам, таким как под водой. Уровень водонепроницаемости огнестойкого кабеля с миканитовой лентой составляет IP54, а его защитные свойства немного ниже, что затрудняет удовлетворение потребностей в условиях высокой влажности и погружения в воду.

Что касается срока службы кабеля, то MI-кабель имеет расчетный срок службы до 50 лет, что значительно превышает 20 лет огнестойкого кабеля с миканальной лентой. Он не требует частой замены при длительном использовании, что снижает затраты на техническое обслуживание и строительные риски.

С точки зрения сложности монтажа, MI-кабель требует профессионалов и оборудования для установки из-за его особой структуры и требований к эксплуатационным характеристикам; для огнестойкого кабеля с миканальной лентой применяется традиционный метод монтажа, который проще в использовании и подходит для обычных строительных бригад.

Подводя итог, MI-кабель имеет превосходные характеристики по огнестойкости, водонепроницаемости и сроку службы, но имеет высокие требования к установке; хотя огнестойкий кабель слюдяной ленты немного слабее в этих аспектах, его легче устанавливать. Оба имеют свои собственные характеристики, и в практическом применении их необходимо разумно выбирать в соответствии с требованиями проекта.

Поддержка обслуживания

Поддержка дизайна:

Бесплатные расчеты огнестойкости

Обучение установке：

Руководство производством терминала на месте

Услуги тестирования:

Предоставить отчет о независимом испытании на огнестойкость

Примечание: кабели BTTZ необходимо хранить в сухом месте (влажность ≤ 60%). Рекомендуется провести испытание мегомметром 1000 В после установки. Модели с оболочкой из титанового сплава могут быть изготовлены по индивидуальному заказу для особых условий (например, для морского дна и космоса).
