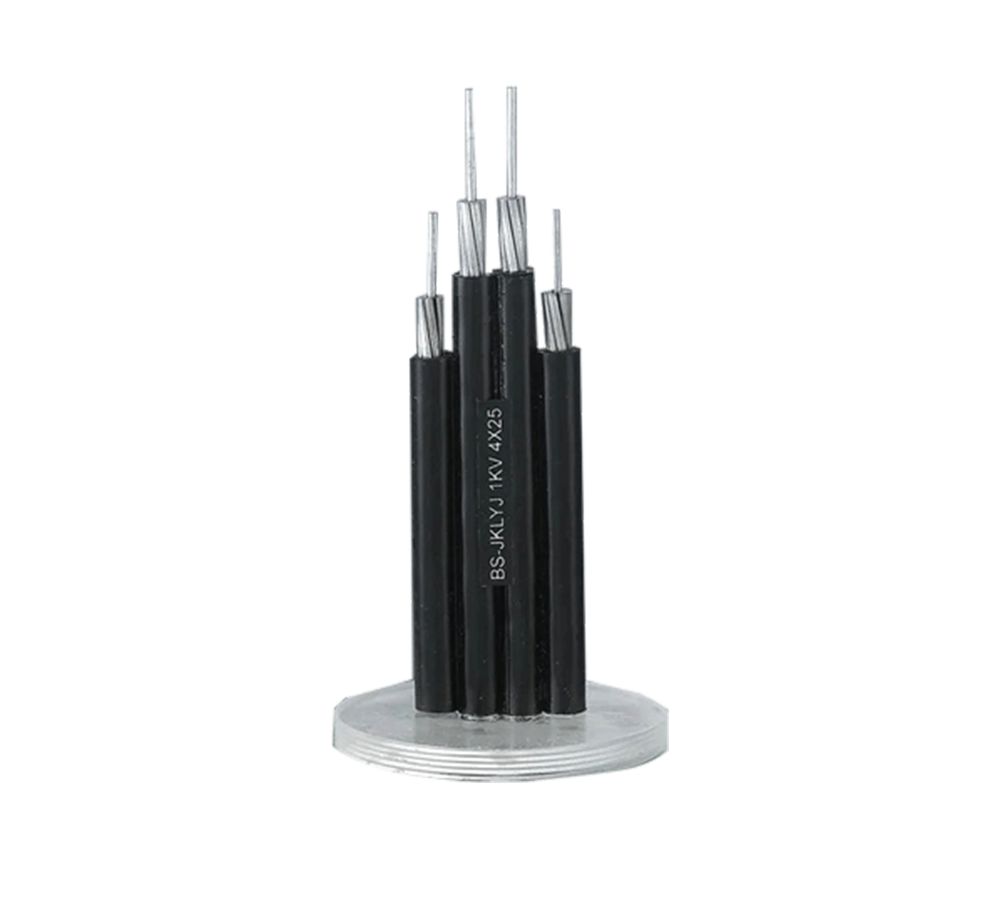

Параллельно-групповой изолированный воздушный кабель с алюминиевым сердечником

Главная Продукты Воздушный изолированный провод

Параллельно-групповой изолированный воздушный кабель с алюминиевым сердечником

[ Воздушный изолированный провод ]

Параллельно-групповой изолированный воздушный кабель с алюминиевым сердечником

[ Обзор продукта ]

Воздушные изолированные провода 1 кВ (номинальное напряжение 0,6/1 кВ) в основном используются для городских распределительных сетей, преобразования сельской электросети и воздушных линий электропередачи и подходят для воздушной прокладки столбов. По сравнению с неизолированными проводами они обладают преимуществами безопасной изоляции, высокой стойкостью к атмосферным воздействиям и удобством монтажа, что может уменьшить конфликты между деревьями и проводами и повысить надежность электроснабжения.

Каталог

Связанные

Контакт

Все категории продуктов

Детали

Детали продукта

Экономичный

Безопасный и надежный

Высокая изоляция

Легкость установки

[: 001 ]

Категории продукции

модель	имя	дирижер	Изоляционные материалы	Экранирование	Функции
JKLYJ	Провод с алюминиевой жилой и изоляцией из сшитого полиэтилена	алюминий	XLPE	никто	Экономичен, подходит для обычных условий
JKYJ	Провод с медным сердечником и изоляцией из сшитого полиэтилена	медь	XLPE	никто	Высокая проводимость, большая токопроводящая способность

[: 002 ]

Уровень напряжения

Изолированный провод ЛЭП 1 кВ

[: 003 ]

Технические параметры

Общие электрические параметры

Номинальное напряжение:

0.6/1kV

Материал проводника:

Алюминий (Al), медь (Cu), алюминиевый сплав (AAAC)

Диапазон сечений проводников:

Алюминиевый сердечник: 16~400 мм²; Медный сердечник: 10~300 мм²

Изоляционный материал:

XLPE (сшитый полиэтилен) или HDPE (полиэтилен высокой плотности)

Толщина изоляции:

1,0~2,5 мм (в зависимости от сечения и стандарта)

Диапазон внешних диаметров:

6,0~25,0 мм (в зависимости от сечения и толщины изоляции)

Длительная рабочая температура:

-40°C ~ +90°C（XLPE）

Температура, выдерживаемая при коротком замыкании:

250°C（5s）

Механические свойства

Существуют четкие нормы по прочности проводника на разрыв: алюминиевая жила должна достигать или превышать 95 МПа, а медная жила должна быть не менее 210 МПа.

Что касается удлинения при разрыве, то для алюминиевого проводника оно должно быть не менее 15%, а для медных проводников стандарт выше и требует достижения 25% и более.

При изгибе проводника допустимый радиус изгиба должен быть не менее 10 его собственного диаметра.

Стандартная настройка максимального эксплуатационного натяжения составляет 20% от номинального предела прочности на разрыв (RTS).

В целом, к различным эксплуатационным показателям проводов, от предела прочности на разрыв, удлинения при разрыве до допустимого радиуса изгиба и максимального усилия растяжения, предъявляются строгие и конкретные требования, гарантирующие их эксплуатационные характеристики и безопасность.

Справочная информация о допустимой нагрузке по току (температура окружающей среды 30°C, изоляция из сшитого полиэтилена)

При сечении проводника 50 квадратных миллиметров допустимая сила тока алюминиевого сердечника составляет 180 ампер, а допустимая сила тока медного сердечника — 230 ампер.

Для проводника сечением 95 мм2 допустимая сила тока алюминиевой жилы может достигать 250 ампер, а допустимая сила тока медной жилы еще выше — 320 ампер.

При увеличении поперечного сечения проводника до 185 квадратных миллиметров алюминиевый сердечник может проводить ток силой 380 ампер, а токопроводящая способность медного сердечника увеличивается еще больше до 480 ампер.

В целом, при одинаковом поперечном сечении токопроводящая способность медных жил выше, чем алюминиевых, а с увеличением поперечного сечения токопроводящая способность обоих типов имеет тенденцию к росту.

[: 004 ]

Особенности продукта

Защитная изоляция

Используется изоляционный слой XLPE/HDPE с выдерживаемым напряжением ≥3,5 кВ/5 мин для предотвращения короткого замыкания, вызванного ветками, птицами и т. д. Изоляционный слой устойчив к ультрафиолетовому излучению и старению, срок службы на открытом воздухе составляет ≥25 лет.

Высокая механическая прочность

Провод с алюминиевым сердечником Прочность на разрыв ≥95МПа, медный сердечник ≥210МПа, подходит для большепролетных воздушных линий (рекомендуемый пролет ≤50м). Дополнительный усиленный тип стального сердечника (JKLYJ/Q), прочность на разрыв увеличена на 30%.

Экологическая приспособляемость

Рабочая температура -40°C~+90°C, подходит для холодных и высокотемпературных зон. Устойчив к соляным брызгам, кислотам и щелочам (подходит для прибрежных и промышленных зон).

Экономичный и энергосберегающий

Стоимость алюминиевого сердечника на 40% ниже, чем медного, что подходит для передачи электроэнергии на большие расстояния. Изоляционный слой снижает потери на корону и повышает эффективность передачи.

[: 005 ]

Сценарии применения

Городская распределительная сеть:

Воздушные линии на электрических столбах (например, JKLYJ-185мм²).

Сельская электросеть:

Преобразование сельской электросети, электроснабжение полей (легкая JKLYJ/Q-50mm²).

Промышленная зона:

Заводское воздушное распределение электроэнергии (медный сердечник JKYJ-120 мм²).

Прибрежные районы:

Провод из коррозионно-стойкого алюминиевого сплава (JKLHYJ).

Ветреные районы:

Армированные проводники (например, многожильный алюминиевый провод со стальным сердечником + изоляционный слой).

[: 006 ]

Руководство по установке

Для крепления используйте керамические или композитные изоляторы, расстояние между проводами должно быть ≥0,3 м.

Во избежание трения о деревья и здания рекомендуется установить защитный кожух.

[: 007 ]

Условия хранения

Хранить в сухом и проветриваемом месте, избегать попадания прямых солнечных лучей, срок хранения ≤ 12 месяцев.

[: 008 ]

Упаковка продукта

15 лет с даты изготовления (при установке и эксплуатации в соответствии с техническими условиями).
