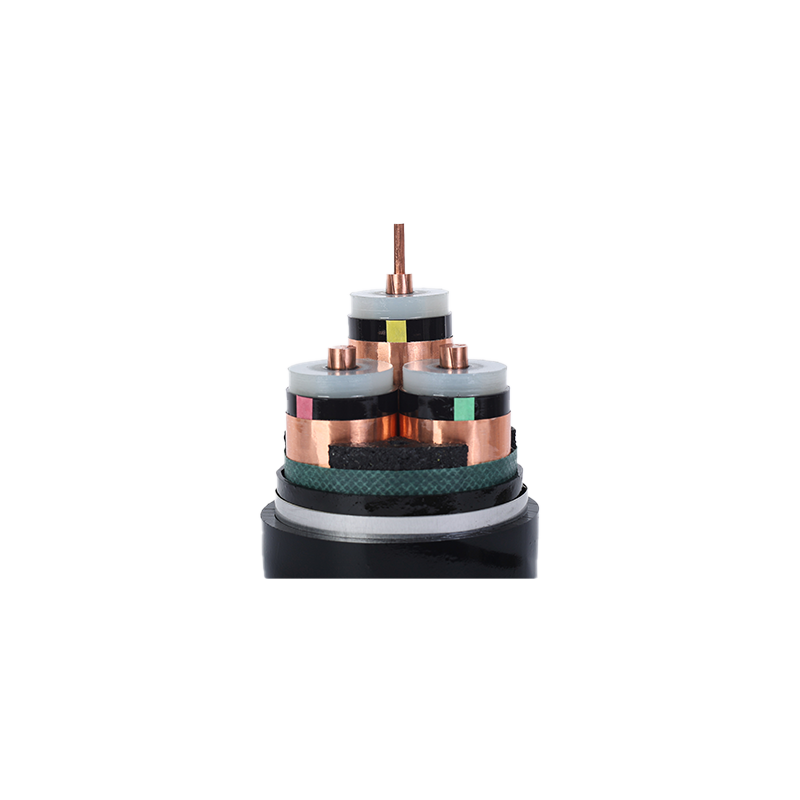

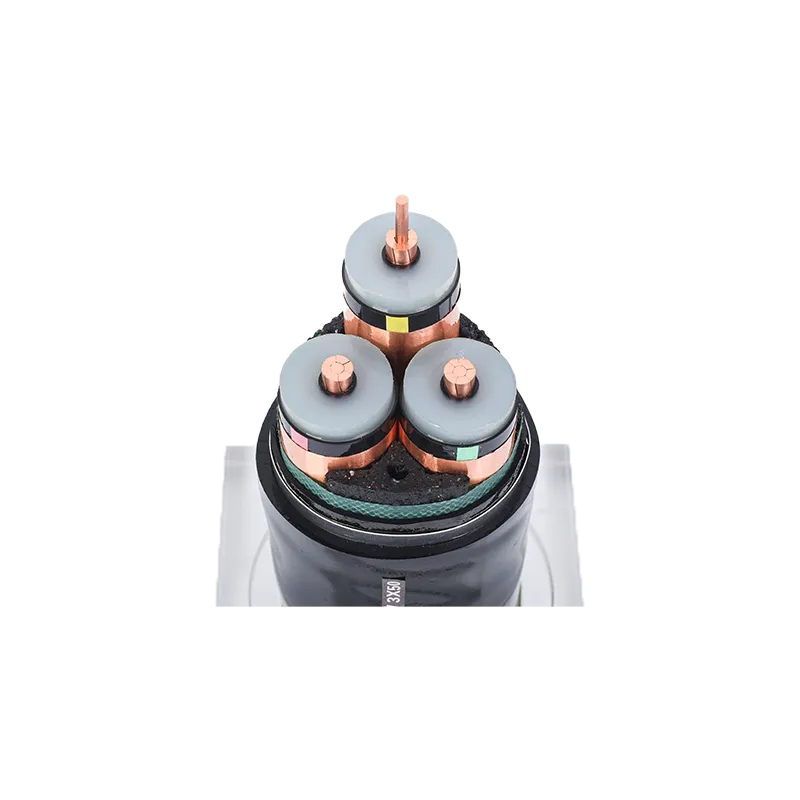

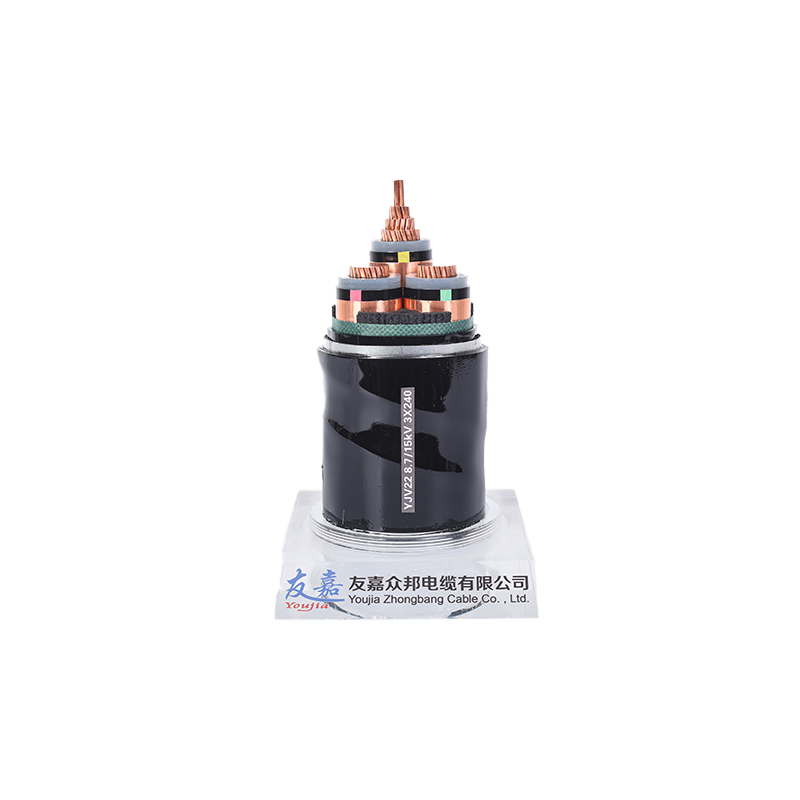

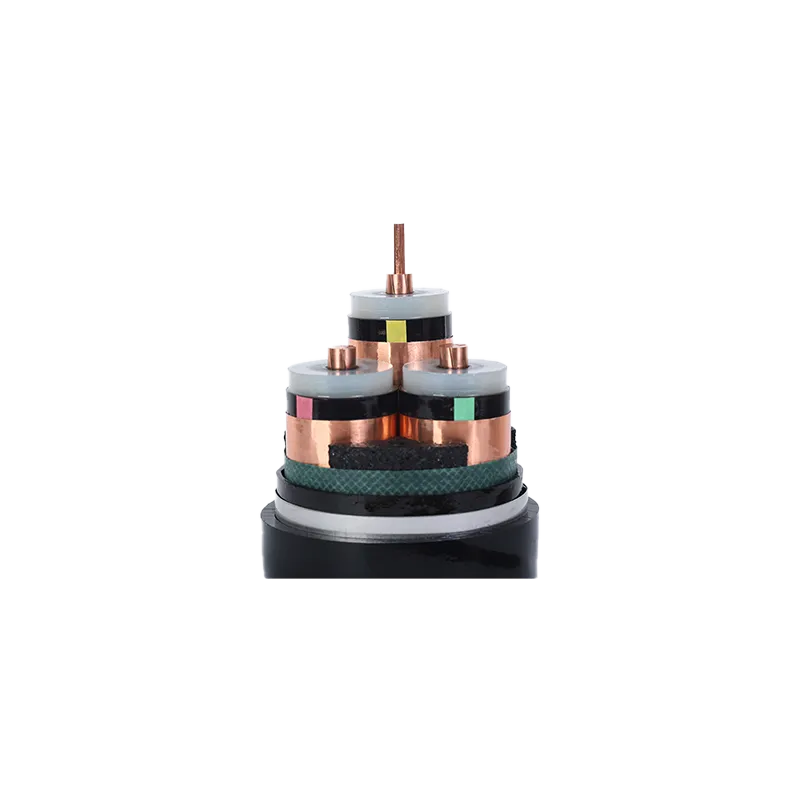

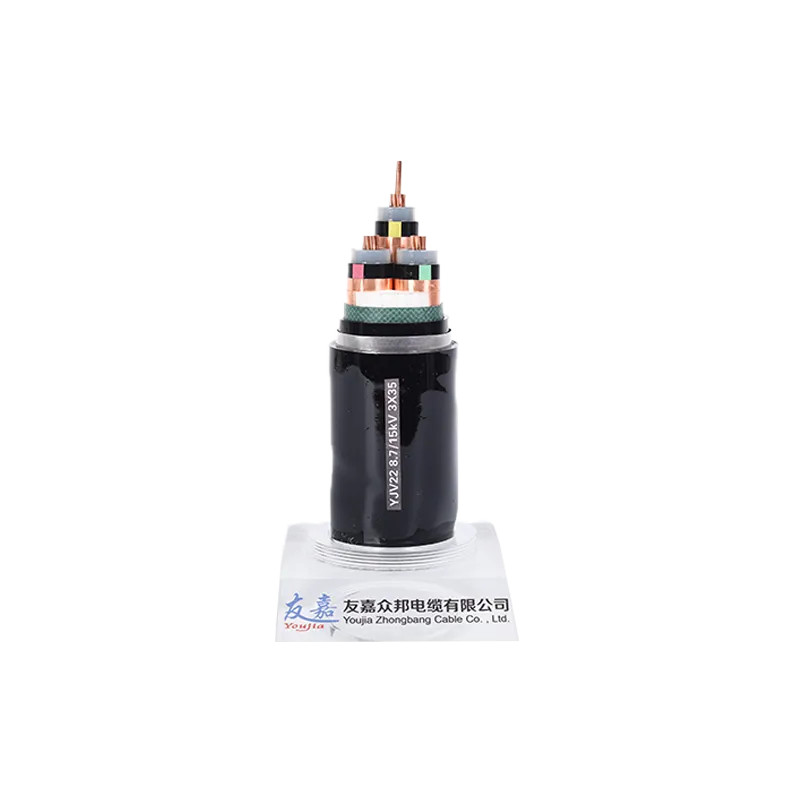

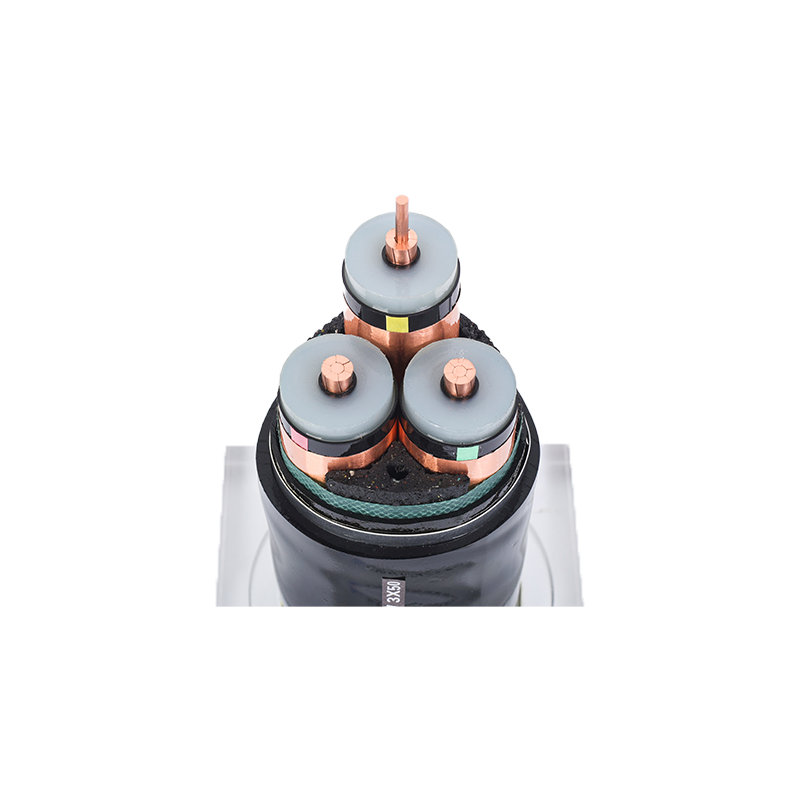

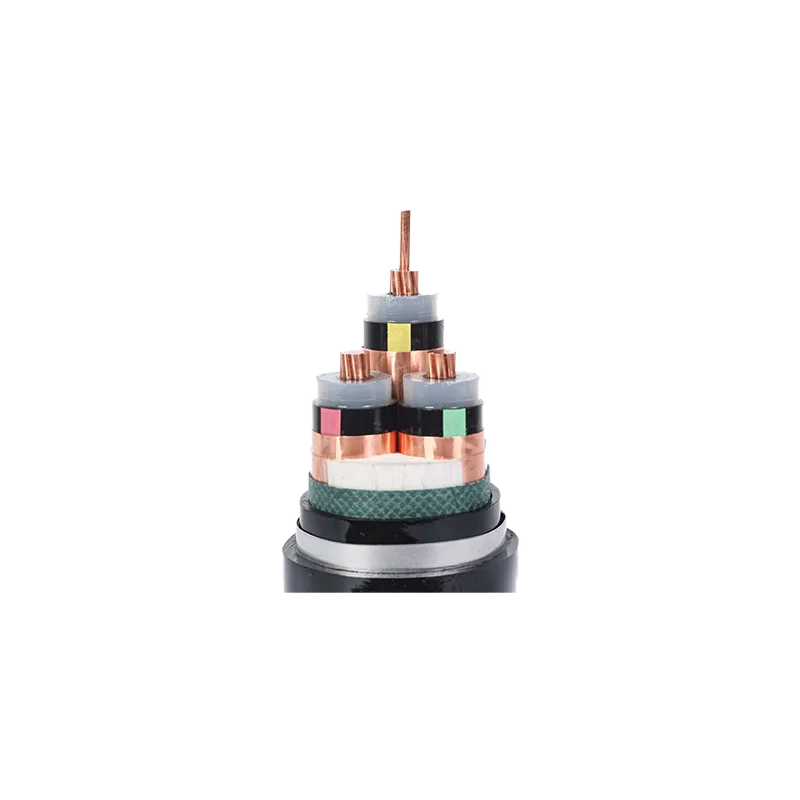

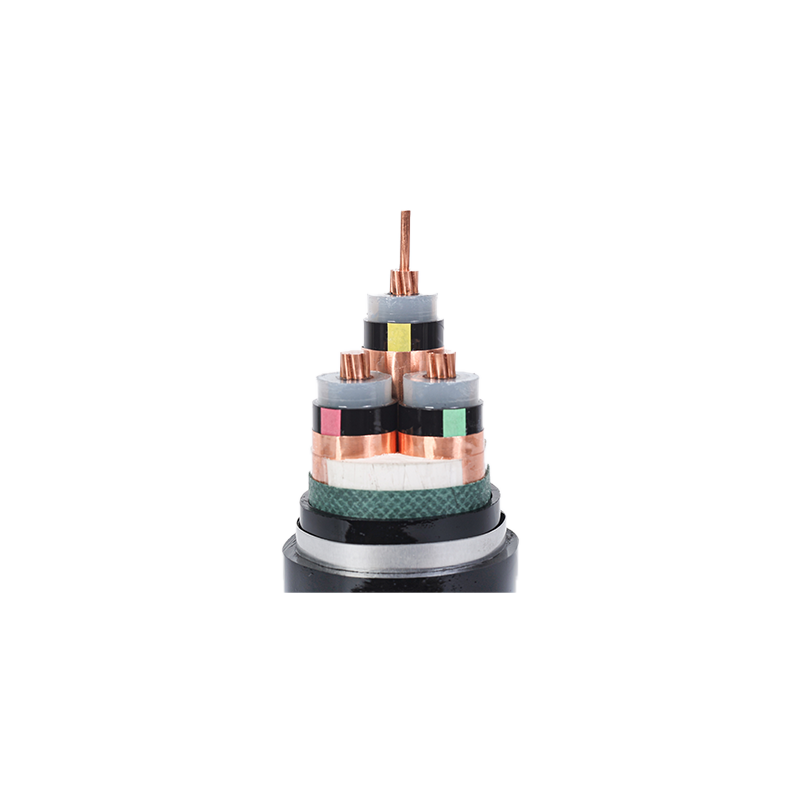

Силовой кабель среднего напряжения

[ Обзор продукта ]

Кабели среднего напряжения подходят для систем передачи электроэнергии среднего и высокого напряжения 6 кВ~35 кВ и в основном используются в городских электросетях, промышленном электроснабжении, новых источниках энергии (ветряная энергетика, фотоэлектрические) и других областях. Они обладают характеристиками высокой прочности изоляции, высокой термостойкости и помехоустойчивости и могут соответствовать различным методам прокладки, таким как прямая прокладка в земле, туннели, кабельные траншеи и надземная прокладка.

Каталог

Связанные

Контакт

Все категории продуктов

Детали

Детали продукта

Экономичный

Безопасный и надежный

Высокая изоляция

Легкость установки

[: 001 ]

Категории продукции

тип	Примеры моделей	Основные характеристики	Типичные области применения
ПВХ-изоляция	VV/VLV	Стабильная работа, коррозионная стойкость, плохая термостойкость, токсичность	Внутреннее освещение здания/электропитание и заводская проводка
Броня из стальной ленты с изоляцией из ПВХ	VV22/VLV22	Обладая характеристиками VV/VLV, стальная лента устойчива к давлению, но плохо натягивается.	Под землей, прокладка траншей/туннелей
броня из стальной проволоки с ПВХ-изоляцией	VV32/VLV32	Обладая характеристиками VV/VLV, стальная проволока имеет высокую прочность на разрыв.	Прокладка шахтных стволов, строительство мостов и туннелей
Изоляция из сшитого полиэтилена	YJV/YJLV	Высокая термостойкость (90°C), высокая прочность, стабильная работа, высокая эффективность передачи	Магистральные линии электропередач высотных зданий, промышленные высокотемпературные среды
Броня из стальной ленты с изоляцией из сшитого полиэтилена	YJV22/YJLV22	Благодаря характеристикам YJV/YJLV стальная лента устойчива к давлению и долговечна.	Городские подземные трубопроводы и парковые энергоустановки
Броня из стальной проволоки с изоляцией из сшитого полиэтилена	YJV32/YJLV32	Обладая характеристиками YJV/YJLV, стальная проволока имеет высокую прочность на разрыв и хорошую приспособляемость.	Подводная/речная прокладка, шахтные стволы
Низкодымный, безгалогенный, огнестойкий, огнестойкий	WDZN - YJV	Низкое дымление, безгалогенность, огнестойкость, экологичность и высокая пожаробезопасность	Метро/аэропорты, больницы/центры обработки данных, системы аварийного электроснабжения

[: 002 ]

Уровень напряжения

Силовой кабель низкого напряжения (0,6/1кВ)

[: 003 ]

Технические параметры

Общие электрические параметры

Номинальное напряжение:

6kV / 10kV / 20kV / 35kV

Материал проводника:

Медь (Cu) или алюминий (Al)

Диапазон сечений проводников:

Медный сердечник: 25~630 мм²; Алюминиевый сердечник: 35~630 мм²

Изоляционный материал:

XLPE (сшитый полиэтилен)

Толщина изоляции:

4.5mm（10kV）、10.5mm（35kV）

Слой брони:

Броня из стальной ленты/броня из стальной проволоки

Экранирование:

Экран из медной ленты (≥35 мм²) или медной проволоки (<35 мм²)

Материал оболочки:

ПВХ / ПЭ / LSZH (с низким содержанием дыма и без галогенов)

Толщина оболочки:

2,0~3,5 мм (в зависимости от уровня напряжения)

Длительная рабочая температура:

90°C（XLPE）

Температура, выдерживаемая при коротком замыкании:

250°C（5s）

Механические и экологические характеристики

Что касается радиуса изгиба, то для одножильного кабеля требуемый радиус изгиба должен быть в 15 раз больше диаметра кабеля, а для многожильного кабеля — в 12 раз больше диаметра кабеля.

По прочности на разрыв изоляция из сшитого полиэтилена должна достигать ≥12 МПа, а оболочка также должна соответствовать ≥10 МПа.

С точки зрения устойчивости к атмосферным воздействиям, он должен пройти тест 3,5U₀. Например, кабель 10 кВ должен выдерживать напряжение 21 кВ в течение 5 минут.

Частичный разряд: При напряжении 1,5U₀ частичный разряд должен быть ≤10 пКл.

Существует широкий выбор огнестойких марок, и вы можете выбрать безгалогенный тип ZA, малодымный тип ZB или обычный огнестойкий тип ZC в соответствии с фактическими потребностями.

Справочная информация о допустимой нагрузке по току (кабель с медной жилой из сшитого полиэтилена 10 кВ, температура окружающей среды 25 °C)

При сечении кабеля 70 мм² допустимая нагрузка по току при воздушной прокладке может достигать 250 А, а допустимая нагрузка по току при непосредственной прокладке в земле составляет 210 А.

При сечении кабеля 150 мм² допустимая нагрузка по току при воздушной прокладке может достигать 380 А, а допустимая нагрузка по току при непосредственной прокладке в земле составляет 320 А.

При сечении кабеля 300 мм² допустимая нагрузка по току при воздушной прокладке может достигать 580 А, а допустимая нагрузка по току при непосредственной прокладке в земле составляет 480 А.

[: 004 ]

Особенности продукта

Высокие изоляционные характеристики

Используется изоляция из сшитого полиэтилена XLPE с диэлектрической прочностью ≥20 кВ/мм для снижения риска пробоя. Экранирование медной лентой/медной проволокой эффективно уравновешивает электрическое поле и снижает частичный разряд.

Надежная механическая защита.

Стальная ленточная броня (YJV22) Сопротивление сжатию ≥4000 Н/100 мм, подходит для прямой прокладки в земле и сложных условий. Водоблокирующая структура (YJSV) Предотвращает проникновение влаги и продлевает срок службы кабеля.

Безопасно и надежно

Модели с огнестойкостью/огнестойкостью Соответствуют стандартам GB/T 19666 и IEC 60331, что гарантирует бесперебойность электропитания в условиях пожара. Оболочка с низким дымовыделением и нулевым содержанием галогенов (LSZH) Отсутствие токсичного дыма при горении, подходит для общественных мест, таких как метро и больницы.

Долговечная конструкция

Устойчив к УФ-излучению и озону, срок службы на открытом воздухе ≥ 30 лет. Доступны модели с защитой от муравьев и грызунов (в оболочку добавлен репеллент от насекомых).

[: 005 ]

Сценарии применения

Городская электросеть:

Кабель YJV напряжением 10 кВ используется для подземных трубопроводных коридоров и отходящих линий подстанций.

Промышленное электроснабжение:

Бронированный кабель YJV22 напряжением 35 кВ используется для распределения электроэнергии высокого напряжения на сталелитейных и химических заводах.

Новая генерация энергии:

Фотоэлектрическая станция: кабель постоянного тока PV1-F 1,8 кВ/3 кВ. Ветряная электростанция: ветроэнергетический кабель, устойчивый к скручиванию.

Особая среда:

Подводный кабель (водонепроницаемый тип YJQF41). Горнодобывающий кабель высокого напряжения (MYJV42, ударопрочный).

[: 006 ]

Руководство по установке

При прямом захоронении требуется песчаное покрытие, а глубина захоронения должна быть ≥0,8 м (на севере требуется антифриз).

Радиус изгиба ≥15D (одножильный)/12D (многожильный) во избежание механических повреждений.

[: 007 ]

Условия хранения

Избегайте высоких температур и влажности, а также герметизируйте концы кабеля для предотвращения попадания влаги.

[: 008 ]

Упаковка продукта

Упаковка: деревянный или стальной вал, длина обычно 500 м (35 кВ), 1000 м (10 кВ и ниже)

Гарантия качества

18 месяцев с даты изготовления (при установке и эксплуатации в соответствии с техническими условиями).
